انکر بولت (Anchor Bolt) قطعهای فولادی است که برای مهار و اتصال سازههای فلزی به فونداسیونهای بتنی استفاده میشود. رایجترین کاربرد آن اتصال بیس پلیت ستونهای اسکلت فلزی به پی ساختمان است.
این بولتها پیش از بتنریزی درون قالب قرار میگیرند یا پس از بتنریزی با چسب کاشت نصب میشوند. مقاومت بالا در برابر نیروهای کشش و فشار ویژگی اصلی آنهاست.
انواع انکر بولت از نظر شکل

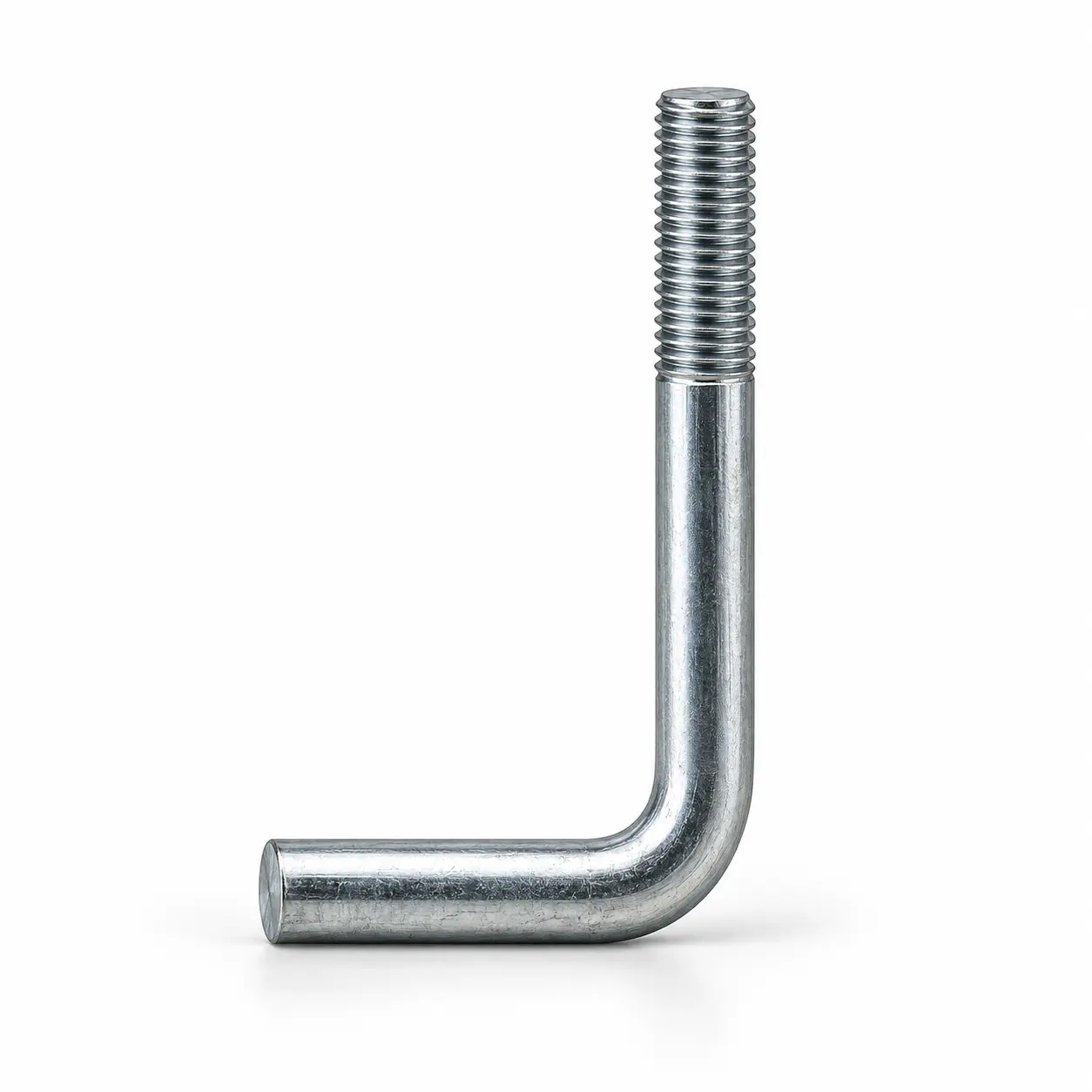

انکر بولت L شکل
رایجترین نوع — مناسب پیریزی و صفحه ستون

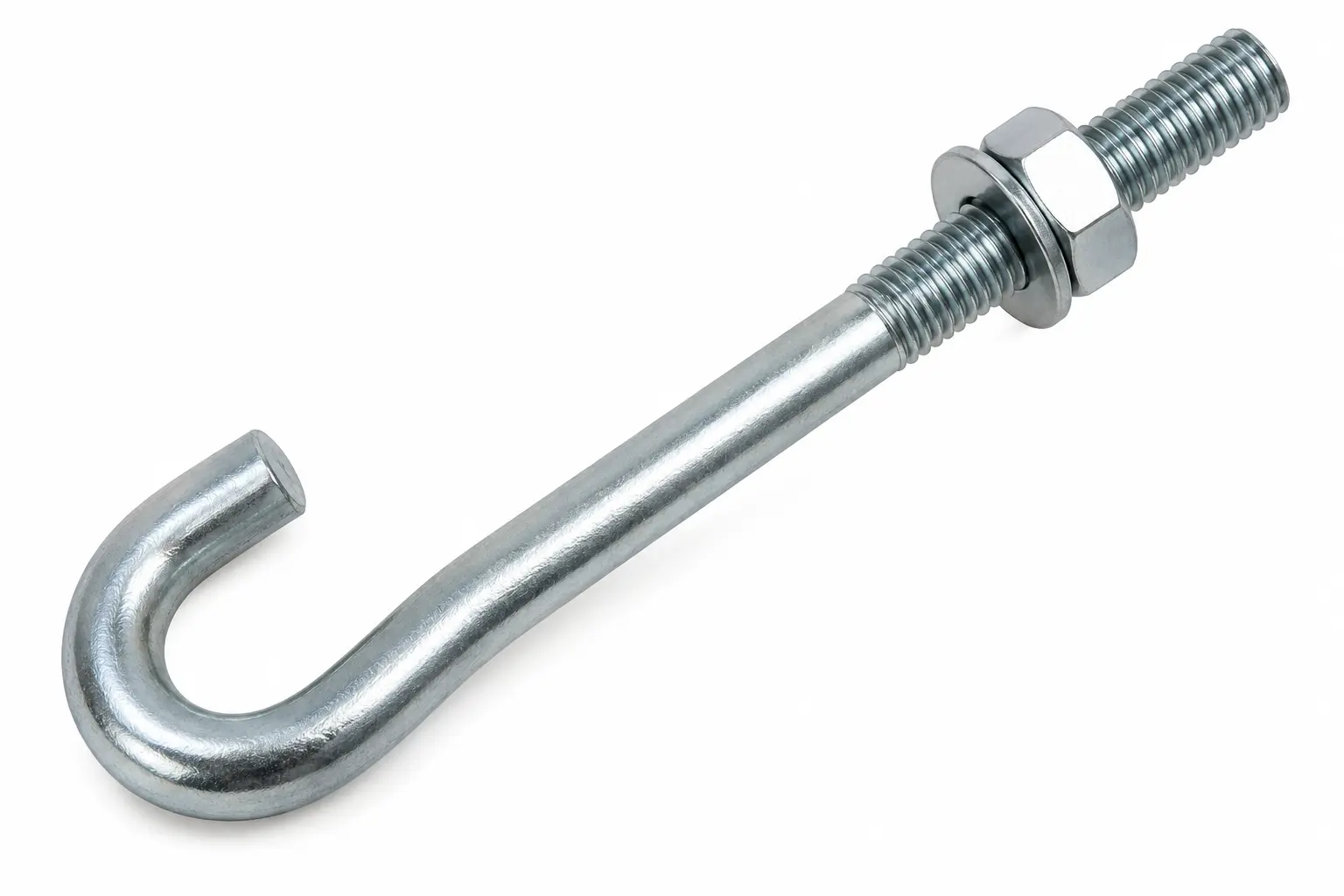

جی بولت (J شکل)
بولت عصایی، برای بار سبکتر

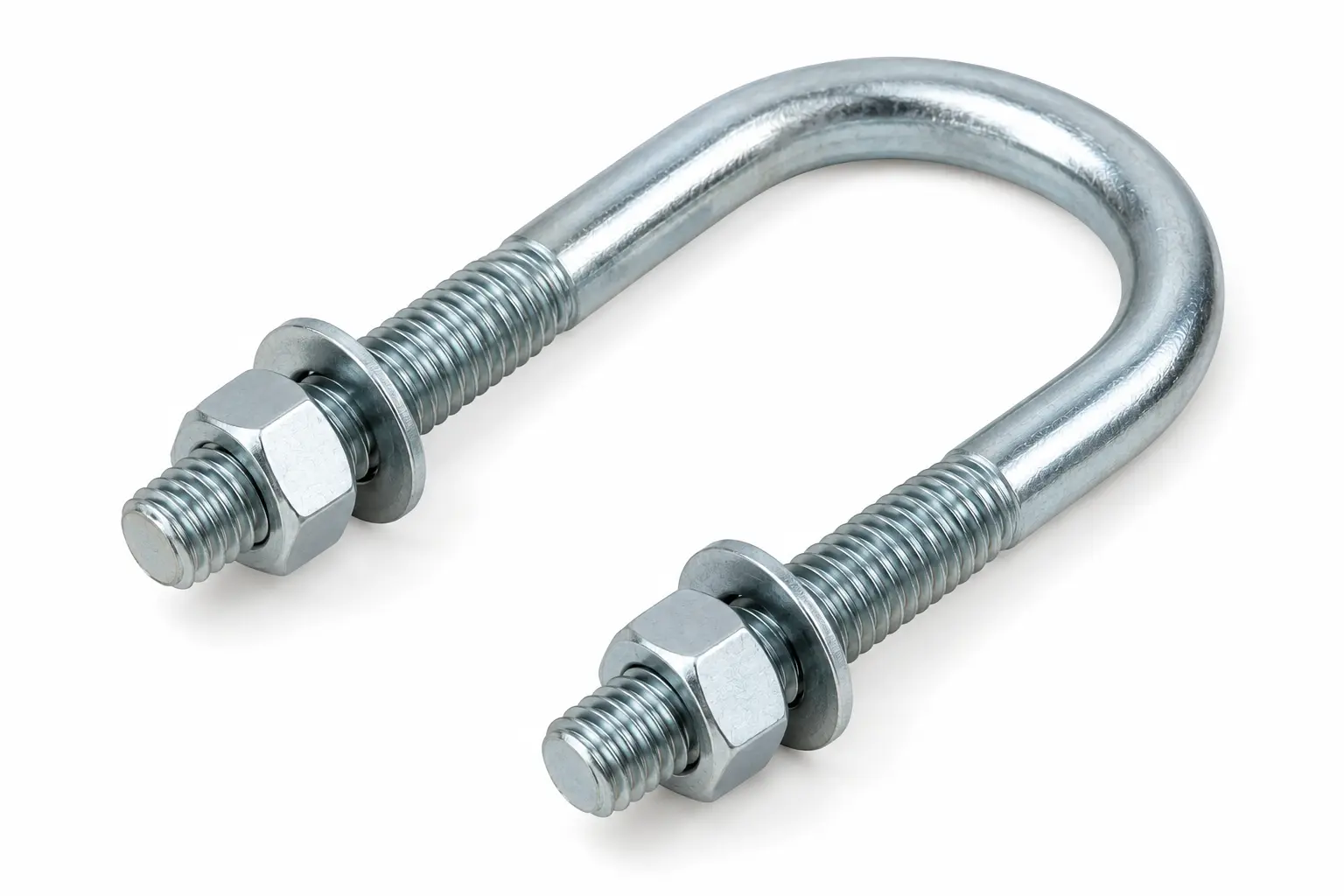

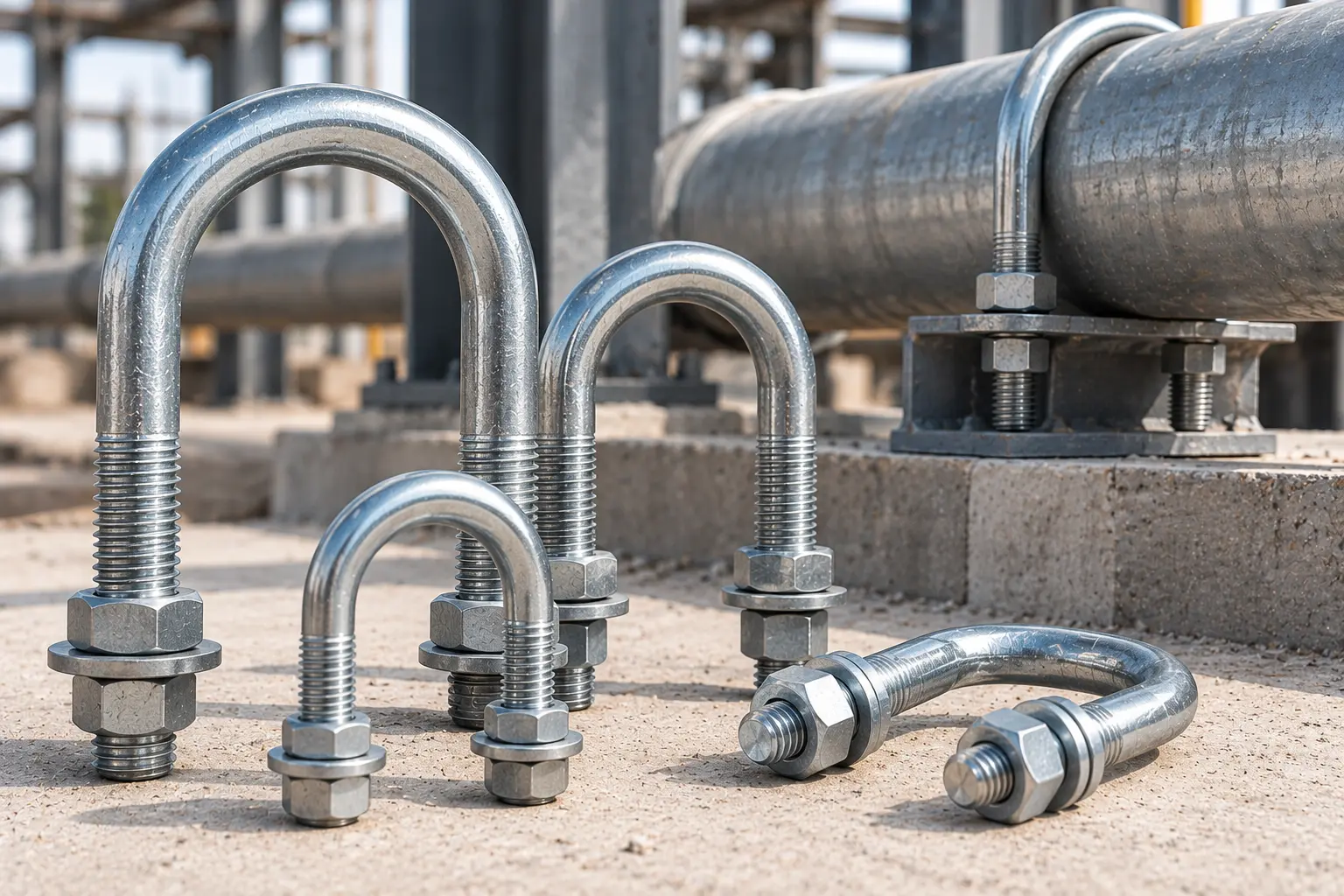

یو بولت (کرپی)
برای مهار لوله و پروفیل

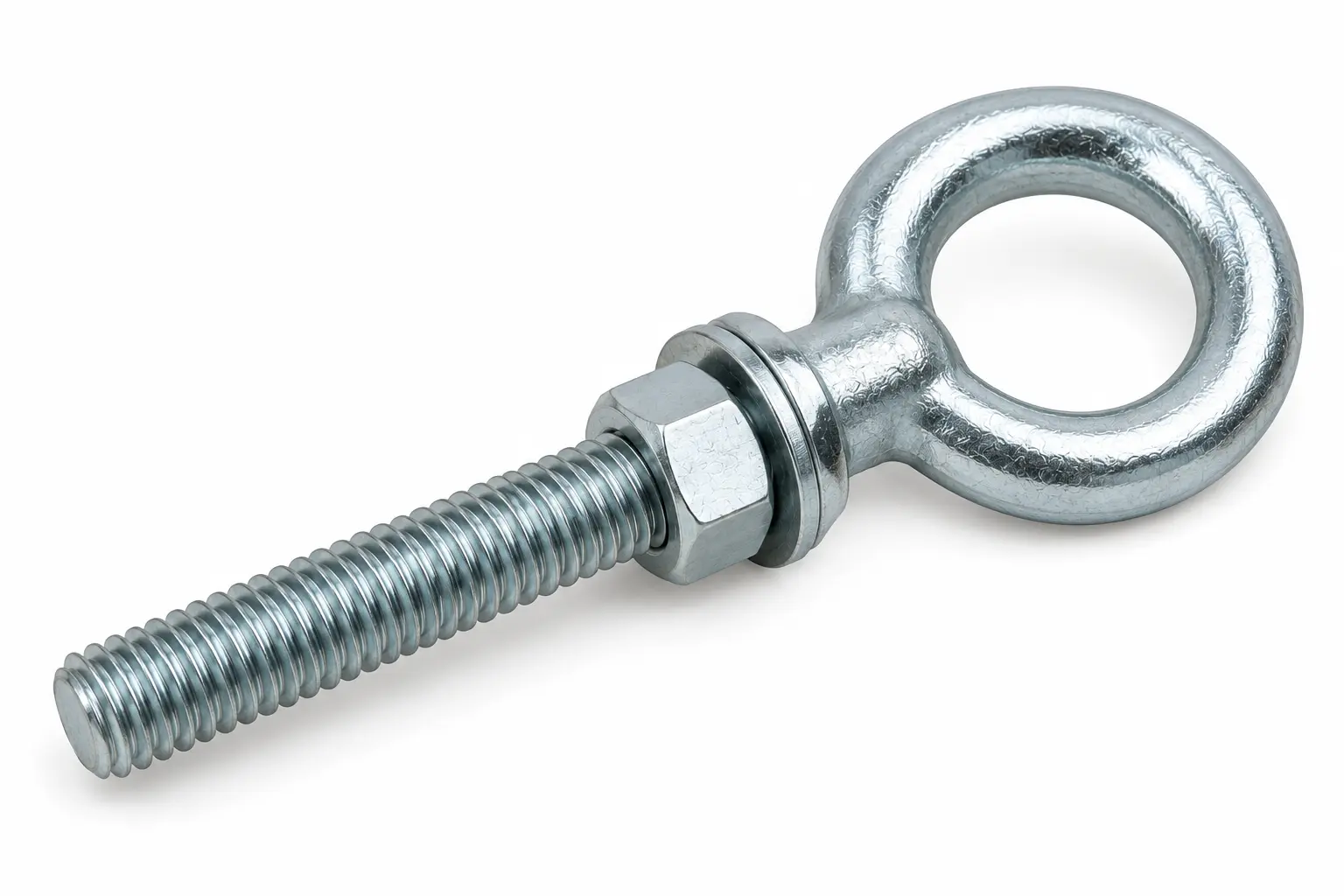

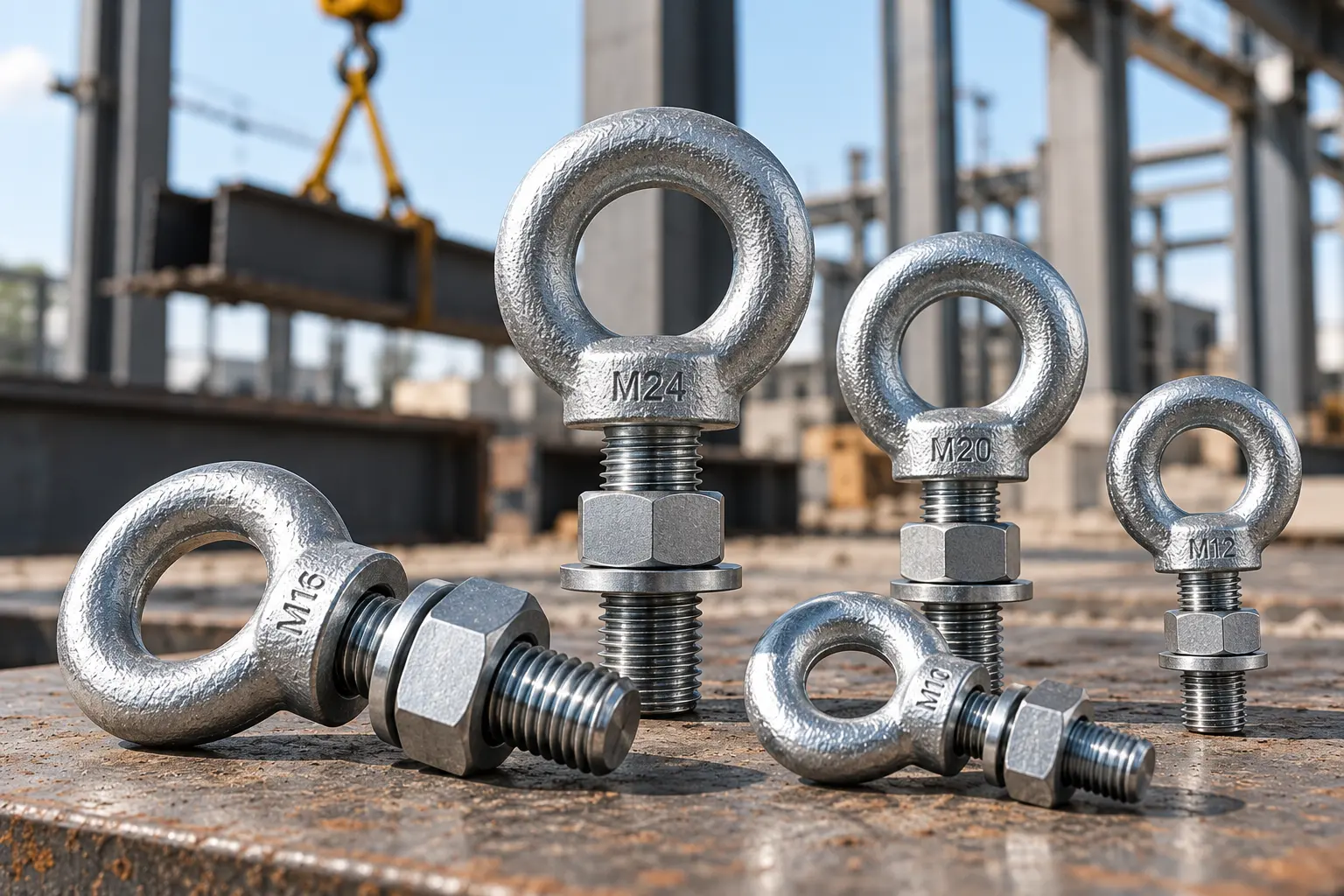

آی بولت
حلقه سردار، جابجایی تجهیزات سنگین

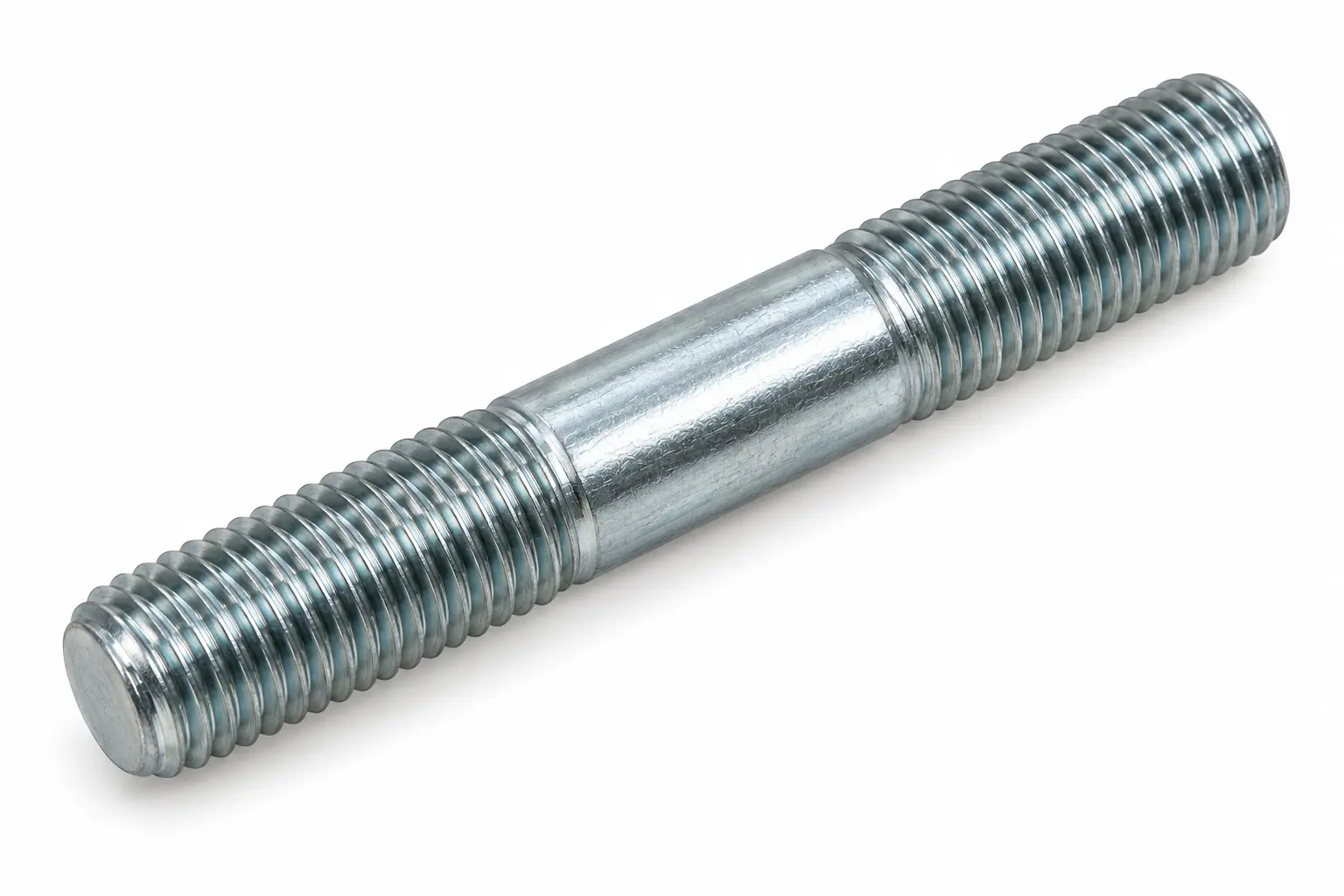

استاد بولت
پیچ دو سر رزوه، اتصال دو سازه
انکر بولت مستقیم
بدون خم، رزوهدار در یک سر
انواع از نظر کاربرد

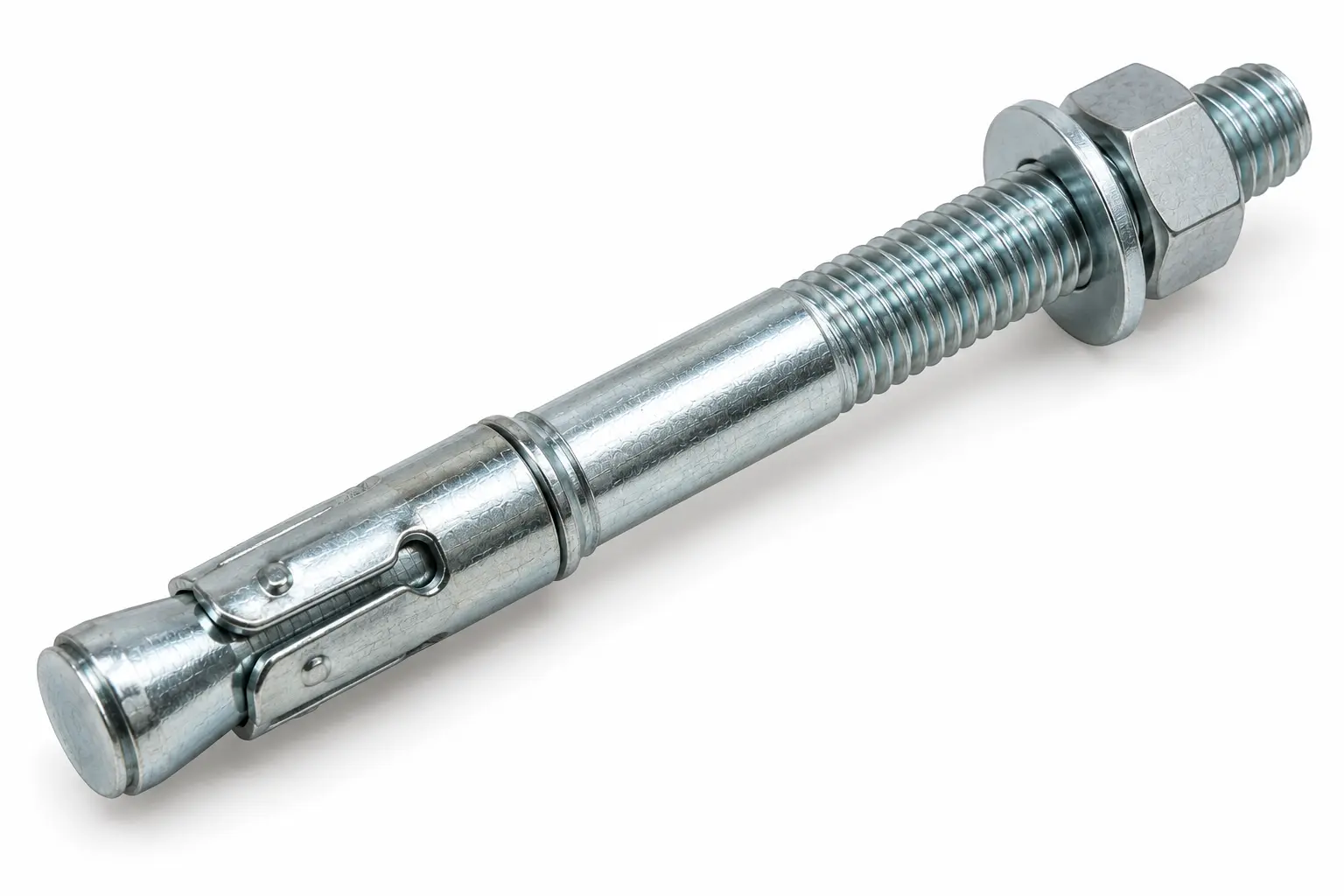

انکر بولت مکانیکی (رول بولت)
با گسترش فیزیکی در سوراخ بتن مهار میشود. مناسب بارهای متوسط و نصب سریع.
انکر بولت شیمیایی (چسب کاشت)
با رزین اپوکسی یا پلیاستر در سوراخ مهار میشود. مناسب بارهای سنگین و بتن ضعیف.
کاربردها
سد سازی
پل سازی
ساختمانسازی
نیروگاه
سقف کاذب
بیس پلیت به فونداسیون
نمای ساختمان
نصب تجهیزات روی بتن
مشخصات فنی
جدول استاندارد ASTM
| جنس | بولت | مهره |
|---|---|---|
| آلیاژ فولاد | ASTM A193 Gr. B7 | ASTM A194 Gr. 2H / A563 Gr. DH |
| فولاد کمکربن | ASTM A307 / A36 | ASTM A563 |
| فولاد با کربن متوسط | ASTM F1554 Gr. 55 | A563 Gr. D |
| فولاد پرکربن | ASTM A325 / A321 | ASTM A194 / A563 |
نحوه نصب انکر بولت
موضعگذاری بولتها
پیش از بتنریزی، بولتها را طبق نقشه با قید ثابت کنید.
بتنریزی
بتنریزی انجام میشود، بولتها درون بتن جای میگیرند.
بیرون آمدن رزوه
پس از سخت شدن بتن، انتهای رزوهدار بولت از سطح بتن بیرون است.
قرار دادن بیس پلیت
صفحه ستون روی بولتها قرار گرفته و با مهره موقت تنظیم میشود.
تزریق گروت و سفت کردن
پس از تزریق گروت و سخت شدن آن، مهرهها با گشتاور طراحی سفت میشوند.
